Kugelumlauflenkung: Aufbau, Fahrzeuge und Instandsetzung vom Spezialisten 23.09.2026 11:41

Sie ist robust, langlebig und hat Generationen von Fahrzeugen sicher um die Kurve gebracht und tut dieses bis heute die Kugelumlauflenkung. Während moderne Pkw fast durchweg auf die leichtere Zahnstangenlenkung setzen, ist dieser Lenkungstyp bei Klassikern, Geländewagen und Nutzfahrzeugen bis heute unverzichtbar. In diesem Beitrag erklären wir verständlich, wie eine Kugelumlauflenkung funktioniert, in welchen Fahrzeugen sie steckt – und warum wir sie seit über 20 Jahren mit Fachwissen,Leidenschaft und in unvergleichlicher Qualität instand setzen.

Was ist eine Kugelumlauflenkung?

Die Kugelumlauflenkung – auch Schnecken- oder Kastenlenkung genannt – ist eine der ältesten und robustesten Bauformen des Lenkgetriebes. Im Gegensatz zur schlanken Zahnstangenlenkung ist sie kastenförmig, aus schwerem Guss und äußerst widerstandsfähig. Sie besteht aus deutlich mehr Bauteilen und ist aufwendiger konstruiert – dafür verträgt sie hohe Kräfte und Achslasten, ohne zu ermüden.

Das Grundprinzip jedes Lenkgetriebes bleibt gleich: Es wandelt die Drehbewegung des Lenkrads über eine mechanische Übersetzung in den Einschlag der Räder um. Wie das im Detail geschieht, haben wir in unserem Beitrag zur Funktionsweise eines Lenkgetriebes beschrieben.

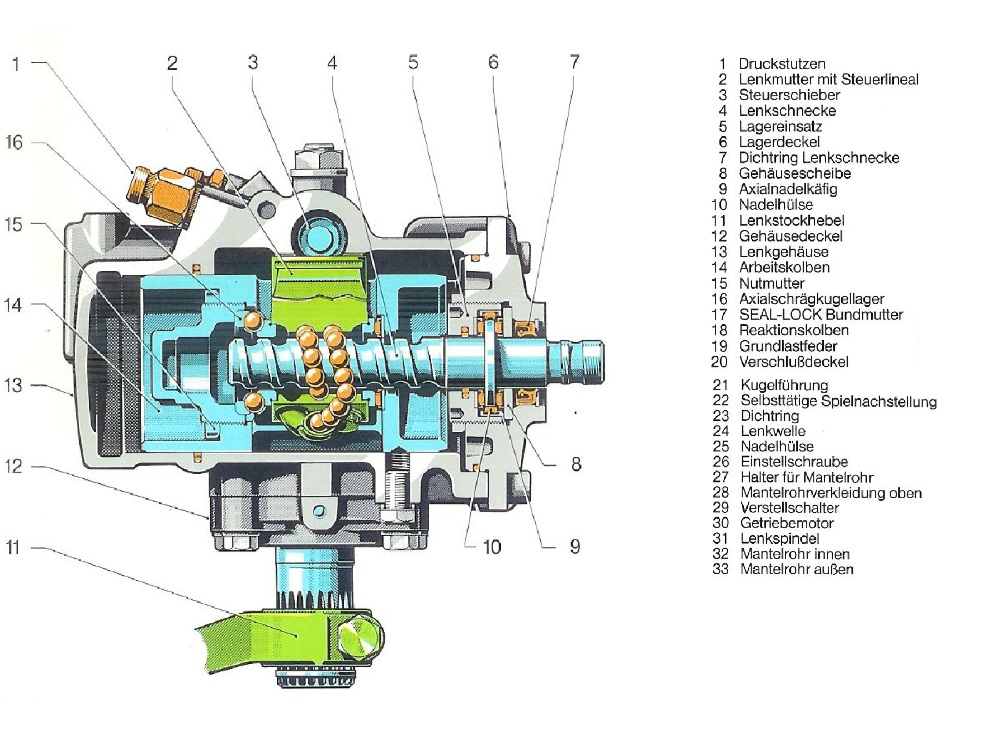

Wie ist eine Kugelumlauflenkung aufgebaut?

Im Kern arbeitet die Kugelumlauflenkung mit diesen Bauteilen:

» Lenkspindel mit Schneckengewinde – sie ist mit dem Lenkrad verbunden.

» Kugelumlaufmutter – sitzt auf der Spindel.

» Kugeln – laufen in der Rille zwischen Spindel und Mutter.

» Segment- bzw. Sektorwelle mit Verzahnung.

» Lenkstockhebel, der die Kraft an das Lenkgestänge weitergibt.

Und so funktioniert das Ganze: Drehen Sie am Lenkrad, dreht sich die Lenkspindel. In ihrer schraubenförmigen Rille laufen zahlreiche Kugeln – sie übertragen die Kraft nahezu reibungsfrei und wandern dabei durch einen Rücklaufkanal immer wieder in den Kreislauf zurück. Daher der Name „Kugelumlauf". Durch diese Bewegung wird die Kugelumlaufmutter axial verschoben. Ihre Verzahnung greift in die Sektorwelle und dreht sie – diese wiederum bewegt über den Lenkstockhebel das Lenkgestänge und damit die Räder.

Der Clou sind die Kugeln: Sie ersetzen die reine Gleitreibung eines einfachen Schneckengetriebes durch Rollreibung. Das macht die Lenkung trotz hoher Kräfte leichtgängig, präzise und verschleißarm – ein Grund, warum diese Bauart als so langlebig gilt.

In welchen Fahrzeugen ist die Kugelumlauflenkung verbaut?

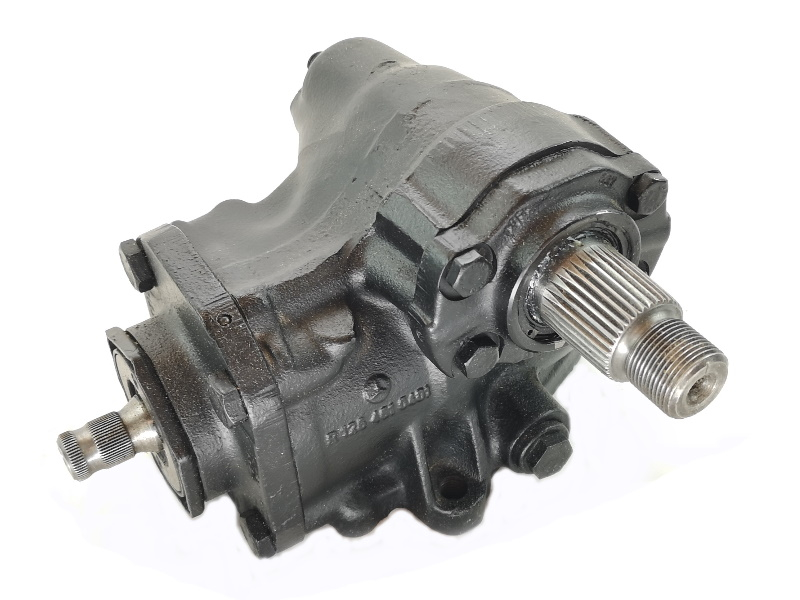

Klassiker und Youngtimer: Bis in die 1990er Jahre war die (meist hydraulisch unterstützte) Kugelumlauflenkung die erste Wahl in Ober- und Mittelklasse. Man findet sie in nahezu allen klassischen Baureihen von Mercedes-Benz – etwa W108/W109, W111/W112, W113 „Pagode", W114/W115 „/8", W116, W123, W124, W126, W140, W201 (190er), R107 und R129 – ebenso wie bei BMW, zum Beispiel im 6er (E24) und 7er (E32, E38).

Und noch heute: Wo es auf Robustheit und hohe Belastbarkeit ankommt, ist die Kugelumlauflenkung nach wie vor im Einsatz – etwa in Geländewagen und Pickups (z. B. Mercedes G-Klasse, Nissan Navara, Ford Ranger), in Transportern, Klein-Lkw und Nutzfahrzeugen sowie beim Unimog. Ihre Fähigkeit, hohe Achslasten dauerhaft zu verkraften, macht sie hier bis heute konkurrenzlos.

Typische Defekte einer Kugelumlauflenkung

So robust die Bauart ist – nach Jahrzehnten und vielen Kilometern zeigt auch sie Verschleiß. Typische Anzeichen sind:

» Lenkspiel – die Lenkung wird „schwammig", der Geradeauslauf leidet.

» Ölverlust / Undichtigkeit bei hydraulisch unterstützten Getrieben.

» Schwergängigkeit oder ungleichmäßige Lenkunterstützung.

» Geräusche wie Klopfen oder Klappern beim Lenken.

Gerade bei Klassikern gilt: Das Originalteil ist ein Stück Fahrzeuggeschichte. Statt es zu ersetzen, lohnt sich fast immer die fachgerechte Instandsetzung, abgesehen davon, dass es für die meisten Kugelumlauflenkungen keine originalen Austauschteile (mehr) gibt.

Seit 20 Jahren unsere Spezialität: die Instandsetzung

Mein Team und ich sind seit fast 20 Jahren auf die Instandsetzung von Lenkgetrieben und Servopumpen spezialisiert – ein großer Teil unserer Arbeit sind Kugelumlauflenkungen. Wir beliefern seit Jahren namhafte Adressen wie Daimler Classics, BMW Classic und den Unimog-Bereich. Was uns unterscheidet, ist das über Jahrzehnte gewachsene Know-how genau bei diesem Lenkungstyp.

Eine Besonderheit macht diese Arbeit anspruchsvoll: Das Innenleben – Kugelumlaufspindel, Kugeln und Mutter – ist seit vielen Jahren nicht mehr als Ersatzteil lieferbar. Wir haben deshalb ein eigenes Verfahren entwickelt: Die Kugeln werden ersetzt, Segmentwelle und Lenkmutter werden von Hand präzise nachgearbeitet. So wird Ihr Getriebe wieder wie neu – ohne auf nicht mehr existierende Teile angewiesen zu sein.

Diese Art der Instandsetzung ist einzigartig in Europa - und unsere Qualität gibt uns Recht! Unsere Reklamationsquote im Bereich der Kugelumlauflenkung seit 2018 bei 0,01%!

So läuft die Instandsetzung bei uns ab:

» Reinigung und Zerlegung – wir arbeiten ausschließlich an sauberen Teilen, in einer staub- und partikelfreien Reman-Umgebung.

» Ultraschall-Innenreinigung des gesamten Getriebes.

» Erneuerung aller Verschleißteile und sämtlicher Dichtungen; Kugeln neu, Segmentwelle und Mutter manuell nachgearbeitet.

» Gehäuse-Aufbereitung: außen glasperlgestrahlt, grundiert und lackiert.

» Einstellung des Lenkspiels nach Herstellervorgaben auf dem Prüfstand.

» Dichtheits- und Funktionsprüfung (Druckprüfung).

Das Ergebnis: Ihr Lenkgetriebe ist nach der Instandsetzung zu 100 % spielfrei und öldicht – und Sie erhalten garantiert Ihr eigenes Getriebe zurück, keine anonyme Austauschkomponente. Auf unsere Lenksysteme geben wir 2 Jahre Garantie.

Hier ein Video der Instandsetzung einer SL R107 Lenkung:

Welche Modelle wir am häufigsten instand setzen, sehen Sie hier: Kugelumlauflenkungen Mercedes-Benz und Lenkgetriebe BMW.

Ein wichtiger Hinweis für die Werkstatt: der Einbau

Ein Punkt, der über Erfolg oder Ärger entscheidet – und den wir aus 20 Jahren Erfahrung nicht oft genug betonen können: der korrekte Einbau. In dieser Zeit ließen sich nahezu alle Reklamationen zu Kugelumlauf-Lenkgetrieben auf einen fehlerhaften bzw. nicht 100% korrekten Einbau zurückführen, nicht auf das Getriebe selbst.

Entscheidend ist die Beachtung unserer Markierungen und die Mittelstellung: Die gelben Markierungen an Welle und Gehäuse bzw. Lenkstockhebel kennzeichnen die exakte Mitte und müssen beim Einbau präzise übereinstimmen. Bei Mercedes lässt sich dies zusätzlich mit dem Original-Zentrierwerkzeug sicherstellen. Weicht auch nur eine Markierung ab, muss das Getriebe erneut korrekt eingebaut werden. Unser Tipp an jede Werkstatt: Im Zweifel ein Foto der Markierungen im eingebauten Zustand machen – wir sagen Ihnen dann schnell, ob alles passt.

Ihr Kugelumlauflenkgetriebe in besten Händen

Ob klassischer Mercedes SL, ein BMW 7er oder ein Nutzfahrzeug – mit Ihrer Kugelumlauflenkung sind Sie bei uns richtig. Wir setzen Ihr eigenes Getriebe 1:1 instand, spielfrei, öldicht und in Originalqualität. Alle Infos und die Möglichkeit zur Anfrage finden Sie auf unserer Seite zur Instandsetzung Ihres Lenkgetriebes.

Sprechen Sie uns an – als Spezialist für Kugelumlauflenkungen beraten wir Sie und Ihre Werkstatt persönlich und kompetent.
